智能電表系統已經廣泛地應用到工業和生活的領域。在電表中使用自動抄表技術通過通信端口讀取數據，而且大部分情況采用遠程讀數方式。對于電表應用來說既安全又節省了時間和金錢。實現該技術的關鍵是確保通信鏈路安全可靠。由于RS-485標準具有長距離傳輸（1200米以上），最大傳輸數率可以達到10Mbps，且高信號噪聲印制。同時，RS-485電路具有控制方便，成本低等優點，使多點連接成為可能。因此，RS-485成為智能電表的標準通信接口。但RS-485口傳輸線通常暴露于戶外，因此極易因?yàn)槔讚舻仍�因引入過電壓。而RS-485收發器工作電壓較低（5V左右），其本身耐壓也非常低（-7V~+12V），一旦過壓引入，就會擊穿損壞。在有強烈的浪涌能量出現時，甚至可以看到收發器爆裂，線路板焦糊的現象。因此防雷擊保護成為RS-485接口設計必須要考慮的。

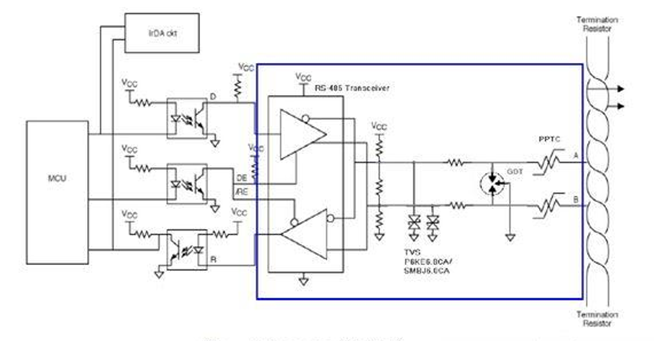

通常，如圖1所畫，使用PPTC和TVS作為RS-485的防雷擊保護。
