隨著近年來ADAS市場的迅速增加，原來這類僅局限于高端市場的系統越來越多的出現在中低端市場上。高級駕駛輔助系統是利用安裝在車上的各式各樣的傳感器，在汽車行駛過程中隨時來感應周?chē)�的環境，收集數據，進行靜態、動態物體的識別、偵測與追蹤，并結合導航儀地圖數據，進行系統的運算與分析，從而預先讓駕駛者感覺到可能發生的危險，有效增加汽車駕駛的舒適性與安全性。然而在安全與舒適性的背后如何防止ADAS不受靜電的侵害成為了人們熱議的話題。

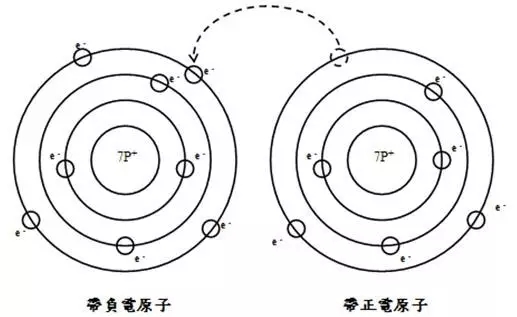

早在西元前640年希臘哲學家Thaces把琥珀摩擦后發現可以吸附皮毛，而開始知道靜電的存在。靜電放電是具有不同靜電電位的物體相互靠近或直接接觸所引起的電荷轉移。靜電對系統的影響可以分為三類：

1、放電過程之前，靜電場產生的影響；

2、放電過程中，靜電注入電流造成的影響；

3、放電過程中，輻射場產生的影響；

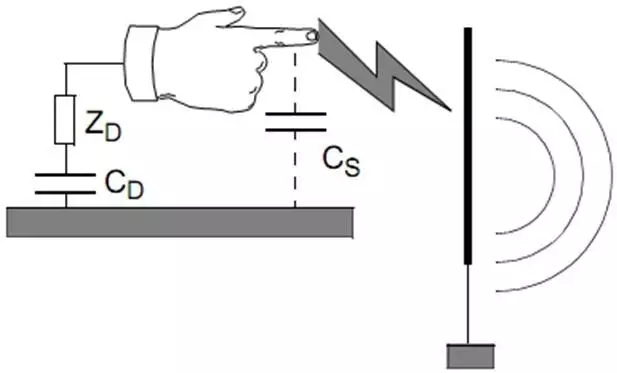

由于ESD會使電路上的分布電感和分布電容產生電壓及電流，因而導致地與地之間存在電位差。

ESD能夠由分布電容從電路上的元件流至信號線上，其電流值可表示為：I=C×dV/dt（假設ESD產生的脈沖電流在1ns內使5pf的分布電容有200V的電壓變化，這時注入到電路里的電流大概會有1A左右）；

ESD電流在長度為L(zhǎng)的導線上產生的電壓值可表示為：V=L×dI/dt（假設導線的電感量為10nH/cm，而ESD產生的電流可在1ns內達到10A，所以在最短的上升時間內單位長度所感應的電壓為100V/cm）。

像這種在短時間可以到達一個高電壓高電流的脈沖對于A(yíng)DAS的損害的可想而知的，在正常行駛過程中遭遇這種破壞對于人身安全也是不可估量的�；�于此ADAS的靜電防護變得至關重要。

在A(yíng)DAS的工作中通訊和人機界面的交互是非常重要的兩部分。ADAS的通訊采用一款雙線容錯差動CAN總線，其通訊速率高達1Mbps，寬輸入的共模范圍和差動信號技術使其像人體神經一樣分布于車內各個電子模塊之間。其重要性不言而喻。怎樣保護我們的“神經”呢？

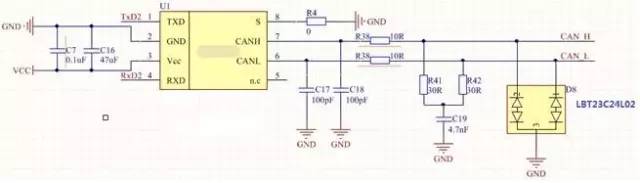

基于A(yíng)DAS要求的高速通訊的要求，我們采用LBT23C24L02靜電保護器作為CAN總線的守衛：

我們選擇的這款靜電保護器采用SOT-23的封裝形式，完美契合與CAN-H、CAN-L，同時其結電容達低致12pf，充分保證了傳輸信號的完整性。24V的截止電壓保證了在ISO16750-2中的DC24V、保持1min過電壓測試。在CAN通訊正常工作時靜電保護器件處于高阻態不影響信號的傳輸，當有外部靜電或者異常過電壓產生時LBT23C24L02迅速由高阻態突變?yōu)榈妥钁B(tài)，泄放由靜電導致的瞬時過電流到地，同時把異常電壓限制在一個安全范圍內，從而保證了CAN總線的收發芯片的安全可靠性。
