雷電及過壓危害的分類

（1）直擊雷：指雷電直接擊在建筑物構架，因電效應，熱效應和機械效應等造成建筑物損壞和人員傷亡。一般防直擊雷是通過避雷裝置即接閃器，引下線構成完整的電氣通路后將雷電瀉放到大地。然而接閃器，引下線和接地裝置的導通只能保護建筑物本身免受直擊雷的摧毀，但雷電會通過其它多種形式及途徑破壞電子設備。

（2）雷電感應：指雷電在雷云之間對地的放電時，并在戶外傳輸信號線路，埋地電力線，設備間連接線和電磁感應并侵入設備，使串聯在設備中間或終端的電子設備遭到損壞。感應雷沒直擊雷猛烈，但發生概率卻比直擊雷要高，且不論雷云對地閃擊或雷云間閃擊都有可能造成災害。此外直擊雷一次只能襲擊一個小范圍的目標，而感應雷則可以在一個大范圍內多個小局部同時產生過壓現象。

（3）雷電波侵入：由于雷電電流有極大峰值陡度，在它周圍會出現瞬變電磁場，磁場中的導體會感應出較大的電動勢，而此瞬變電磁場，會在空間一定范圍內產生電磁作用，也可以說脈沖電磁波輻射，而這種空間電磁脈沖波（LEMP）是在三維空間范圍內對一切電子設備產生作用。因瞬變產生的電壓很高，以至可能產生電火花，導致電起火。

（4）球形雷：一種特殊的雷電現象，直徑在10-20CM，最大的可達1M,存在的時間在百分之幾秒到幾分鐘，一旦遇到物體或電子設備會產生燃燒或爆炸，主要沿建筑物孔洞或開著的門窗進入，多數沿帶電體會消失。

（5）操作瞬時過電壓：當電流在導體上流動時，會產生磁場，存儲能量，電流量越大，導線越長，儲能越大，所以當大型負載（特別是電感性負載）電氣設備開關時，便會產生瞬時過電壓。

（6）地電位反擊：當雷擊大地或接地體時，引起地電位上升而波及附近的電子設備，對設備產生反擊，損害其對地絕緣。

現代防雷裝置簡介

（1）外部防雷裝置

外部防雷裝置(即傳統的常規避雷裝置)由接閃器、引下線和接地裝置三部分組成。接閃器有三種形式：避雷針、避雷帶和避雷網，它位于建筑物的頂部，其作用是引霄或截獲閃電，避免或預防雷電直接擊在建筑物或屋面其它物體上；引下線，與接閃器連接，下與接地裝置相聯，其作用是把接閃器截獲的雷電流引至接地裝置；接地裝置位于地下一定深度之處，它的作用是將雷電流順利流散到大地中。

（2）內部防雷裝置

內部防雷裝置的作用是減少建筑物內的雷電流和所產生的電磁效應以及防止反擊、接觸電壓、跨步電壓等二次雷害。除外部防雷裝置外，所有為達到此目的所采用的設施、手段和措施均為內部防雷裝置，它包括等電位連接設施(物)、屏蔽設施、加裝的SPD、過壓保護器件以及合理布線和良好接地等措施。

圖一

簡析戶外LED路燈電源失效模式原因

由于LED使用環境的復雜性，在實際使用中LED往往容易壞，其實就是因?yàn)闆](méi)有考慮到LED的使用特性以及應有的保護。尤其是當LED是用在戶外時，其驅動電路很容易遭受到雷擊過電壓和過電流的沖擊而造成故障或損壞，引發不必要的財產損失甚至是人員傷亡，因此在設計LED照明電路時必須要充分考慮并做好保護措施，從而提高電路的可靠性，降低故障發生率。

（1）LED的過壓過流故障現象

當出現過壓過流干擾時，元件性能會減弱或損壞。LED 元件的過壓過流損壞與干擾能量的發生次數或持續時間長短無關，因?yàn)槿魏我淮芜^(guò)壓過流干擾都可能導致LED 損壞。這種損壞可以表現為器件立即失效。

（2）LED 發生過壓過流干擾的主要原因

LED 芯片發生過壓過流干擾的原因有多種，如浪涌、靜電，來自其他設備的脈沖信號干擾、燈具組裝時不恰當?shù)墓ぷ鞣椒�、接地點不夠?qū)е码娏骺焖俎D(zhuǎn)換引起高電壓等情況都會引起過壓過流干擾。

a) 靜電放電ESD

靜電放電是大多數電子元件在生產、運輸、加工過程中不可避免的風險。雖然目前大多數的LED 芯片自身已經具有防靜電干擾功能，但靜電放電依舊是LED 芯片在燈具生產環節損壞的主要原因。

b) 短時間的過負荷

短時間的過負荷即短時間內LED 的輸入電壓或電流超過其額定值如浪涌電壓或雷擊。過負荷一般只持續極短的時間,有一個尖峰的浪涌損壞。短時間的過負荷是LED 芯片在燈具正常使用過程中損壞的主要原因。

LED路燈電源電路保護方案設計

圖二

方案中主要用到壓敏電阻MOV、GDT及瞬態抑制二極管TVS做過壓防護，壓敏電阻是一種具有非線性特性的保護元器件，它主要用來保護電子元件免受尖峰浪涌的影響。壓敏電阻在常態時對受保護的電子元件具有很高的阻抗，而且不會改變電路特性，但當瞬間尖峰電壓出現越過壓敏電阻的壓敏電壓時，該壓敏電阻的阻抗會變低（僅有幾歐姆），進行泄流處理，從而對電子產品或元件進行保護。

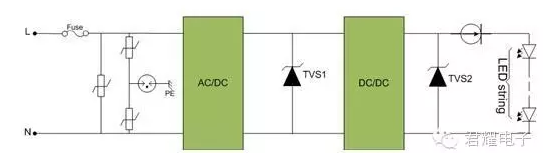

在首級防護中差模防護將壓敏電阻接入LED 燈具電源輸入端，共模防護采壓敏電阻和放電管配合使用，可防止在正常運行時由于電源瞬間浪涌干擾造成的LED 故障，防護方案如圖1所示，一般220V輸入我們選型MOV：471KDXX，GDT：2RX600X，根據實際浪涌測試等級確定具體尺寸參數。正常運行時一旦電網電壓升高，壓敏電阻會瞬間擊穿導通，對過壓能量進行吸收和泄放，從而有效的防止過電壓進入受保護線路。在次級保護電路中，當LED輸入端有高壓脈沖時會導致后端芯片及LED燈損壞，而瞬態抑制二極管TVS1在規定的應用條件下，當承受一個高能量的瞬時過壓脈沖時，其工作阻抗能立即降至很低的導通值，可以對高壓脈沖進行吸收和箝位電路可承受的范圍內，從而消除了由輸入端帶來的干擾，加上第三級TVS2防護之后更加精確的限制了過電壓，有效地保護電子線路中的精密元器件免受損壞。另TVS箝位響應時間僅為Ps級別,反映速度有很大優勢.TVS的選型VRWM大于整流后峰值電壓的1.1倍以上,抗浪涌能力根據客戶測試等級等條件確定.
